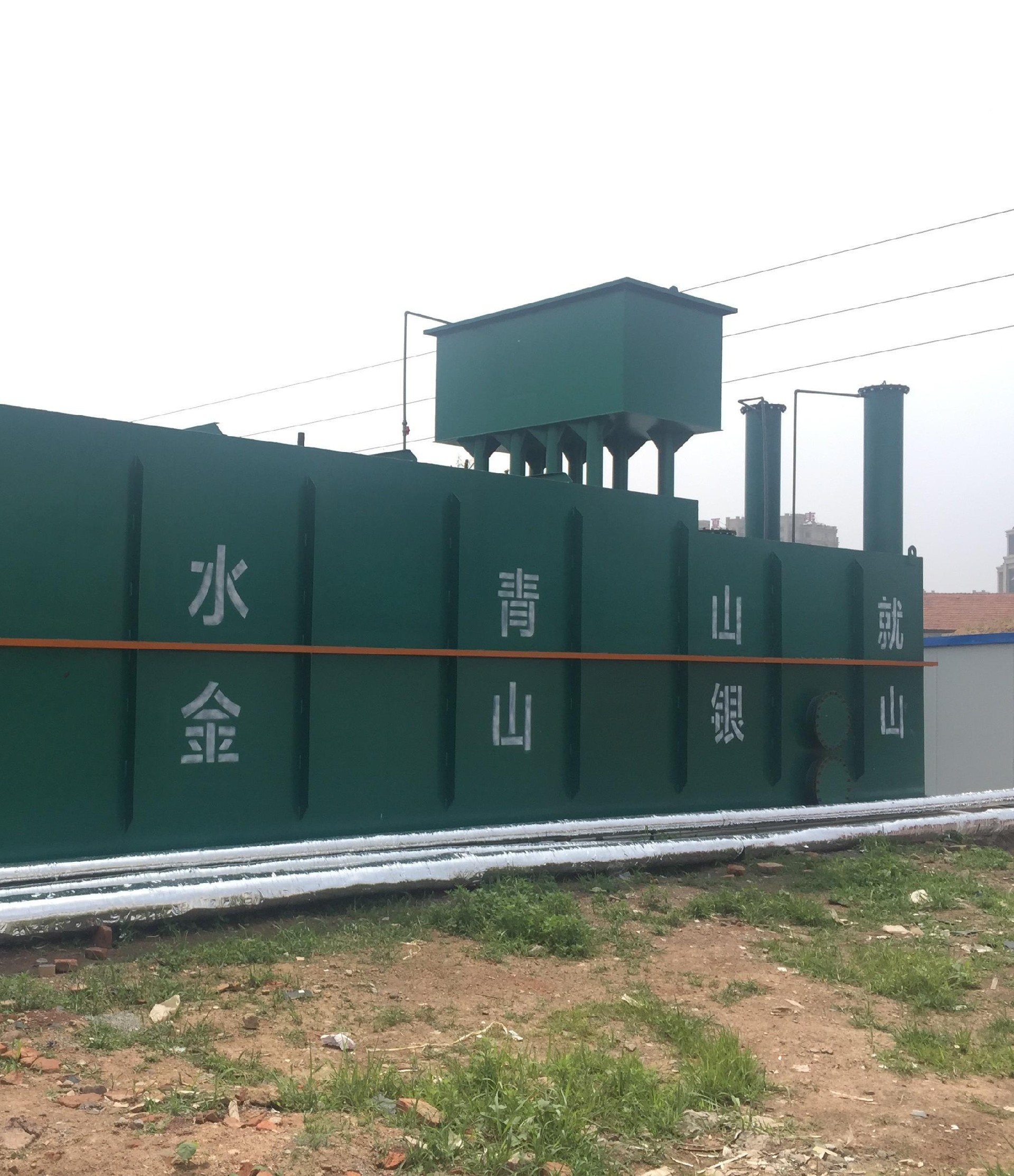

一體化凈水器主要有沉淀區及過濾區組成。

沉淀區采用多層導向流斜管、自動排泥系統及高濃度的絮凝室。原水從高濃度的絮凝室進入斜管，由于斜管安裝最佳角度，因此，活性泥根據水力運動進入導向流作用，由于斜管的間距小，水流處于層流狀態，斜管內流動互不干擾為顆粒沉淀創造了有利條件。沉淀的污泥隨水流方向沉淀到水流的死角方向即污泥池，沉淀的污泥采用電動閥及時排除。

沉淀系統具有下列特點：

a、高濃度的絮凝層，能使原水中的雜質顆粒在其間得到充分的碰撞接觸、互相吸附的機率，因此能適應各種原水的水溫的濁度，雜質顆粒去除率高。

b、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。

c、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。

e、新穎獨創的集水系統及最低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。

f、裝置具有結構緊湊、耗藥量少。

g、水力停留時間短，沉淀速度快。

h、表面負荷率高，凈水效果好。

i、單位面積產水量高，是平流式沉淀池的2-4倍，加速澄清池的1.5-3倍。

j、斜管填料采用PP（聚丙烯）材料，耐老化、無毒、滑泥效果好。

該過濾區采用小阻力排水系統,正向重力式過濾,以自身清水區的水量在虹吸水頭作用下進行反沖,因此,無需象高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣設置反沖洗水泵或沖洗水塔。期終水頭損失為1.50米。該過濾系統在運行時，過濾——投入反沖洗——終止反沖洗——恢復下一周期的過濾，均自動進行。這種自動屬于水力自動，無需人員管理。因此，該過濾器的進水、出水、反沖洗的供給，反沖洗廢水的排除，都無需閥門控制仍能達到自動運行。

過濾系統具有下列特點：

a、 該裝置具有較高的節水、節能等先進性，占地面積小。

b、 采用全自動過濾、反沖洗，并設人工強制反洗裝置。

c、  新穎獨創的集水系統及最低的集水水頭，使集水更均勻有效，

不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。

d、  出水配水均勻，反洗配水均勻；運行、反洗過程濾料不產生亂層現象。

e、 采用過濾濾料，級配均勻，機械強度高，化學性能好，出水水質符合國家標準。

f、 自耗水率低，約在＜5%左右，對節省有限的水資源起著積極作用。

沉淀區出水由高位配水箱進入過濾區,由U型密封進水管送入濾池,經布水檔板均勻分布落入濾料層自上而下進行過濾。濾后水經多孔板、集水區和連通管進入清水（沖洗水）箱內貯存，并經出水管集水，排入出水池。

在設備運行過程中，濾層不斷截留懸浮物雜質、阻力逐漸增大，促使虹吸上升管中水位不斷升高，當水位達到虹吸輔助管管口時，水從該管口落下，并通過抽氣管不斷將虹吸下降管中空氣帶走，使虹吸管內形成真空，產生虹吸作用。同時水箱中的水自下而上地通過濾層對濾料進行反沖洗，反沖洗開始后，進水和沖洗后的水同時經虹吸上升管、下降管排至排水井，經水封排水溝排出。當沖洗水箱水下降到虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，濾池反沖洗結束，然后濾池進入下一周期的運行。

二、設備工藝流程特點

1、本裝置采用重力、虹吸的原理自動控制，不僅系統的維修及維護的工作量小，且運行可靠；穩定。

2、 通過對沉淀過濾表面負荷，有效水深，集泥池等參數的設計，合理選擇，從而提高了固液分離的效果；

3、系統中所選用的加藥系統為計量泵加藥，加藥量可進行調節。

三、設備結構說明

    1、 一體化凈水裝置可分為二部分（高效反應沉淀區和全自動過濾區）；本凈水裝置具有自動進水、自動定時排泥、自動過濾、自動反沖洗、并能根據清水池的液位來控制本身設備的自動化和其它相關設備的自動化（設備電動閥、加藥系統等）。當自動出現故障時，可以手動操作，確保整個水站正常運行；外形尺寸2500mm×2500mm×4500mm；

2、一體化自動凈水裝置，主要是有高效反應沉淀區和全自動過濾區組成。在進入本全自動凈水裝置前，首先經過靜態混合器加入水處理藥劑混合，經本凈水裝置處理后的水自流進入清水池。

3、本凈水裝置內部經聚凝反應產生沉淀的泥渣，經第一層斜管填料改變上升的水流方向把超過1000mg/l的泥渣自動進入集泥室，再由排泥系統排出體外。

4、沉淀區采用孔徑為50mm、斜長為800mm的聚丙稀斜管填料角度60度和孔徑為35mm、斜長為1000mm的聚丙稀斜管填料交錯分層排列安裝，采用泥渣循環分離和泥渣接觸過濾的特點，懸浮接觸分離型水力澄清工藝，加速了沉淀速度，提高了沉淀效果。排泥采用大面積集泥，分開排泥，達到排泥速度快，停留時間短，耐沖擊負荷大，為了集水的均勻，采用平地面布置的方式。

5、配水區進入過濾室采用單獨分開過濾的方法，單獨配水進入各過濾室，一邊過濾一邊運行，充分達到過濾優良的特點。一體化凈水裝置過濾部分的濾料選用優質天然石英砂及卵石作為濾料支撐層，充分保證了全自動濾室的正常運行及出水品質。

6、濾層級配表

從上向下規格：

采用石英砂濾料：    粒徑為0.5-1.0mm,裝填高度400mm；

                    粒徑為1-2mm, 裝填高度300㎜；

    支承層（卵石）：粒徑為2-4mm, 裝填高度50㎜；

                    粒徑為4-8mm, 裝填高度50㎜；

                    粒徑為8-16mm, 裝填高度50㎜；

四.一體化凈水器

1、 報價表

2、主要結構及材質說明
